小さく、薄い製作品や部品の測定ほど気を遣い時間がかかる作業はありません。
大量の部品を計測、合否判定しなければならないのに時間をかけてられない。
このような悩みを解決する画期的な商品が株式会社ミツトヨより発売されました。

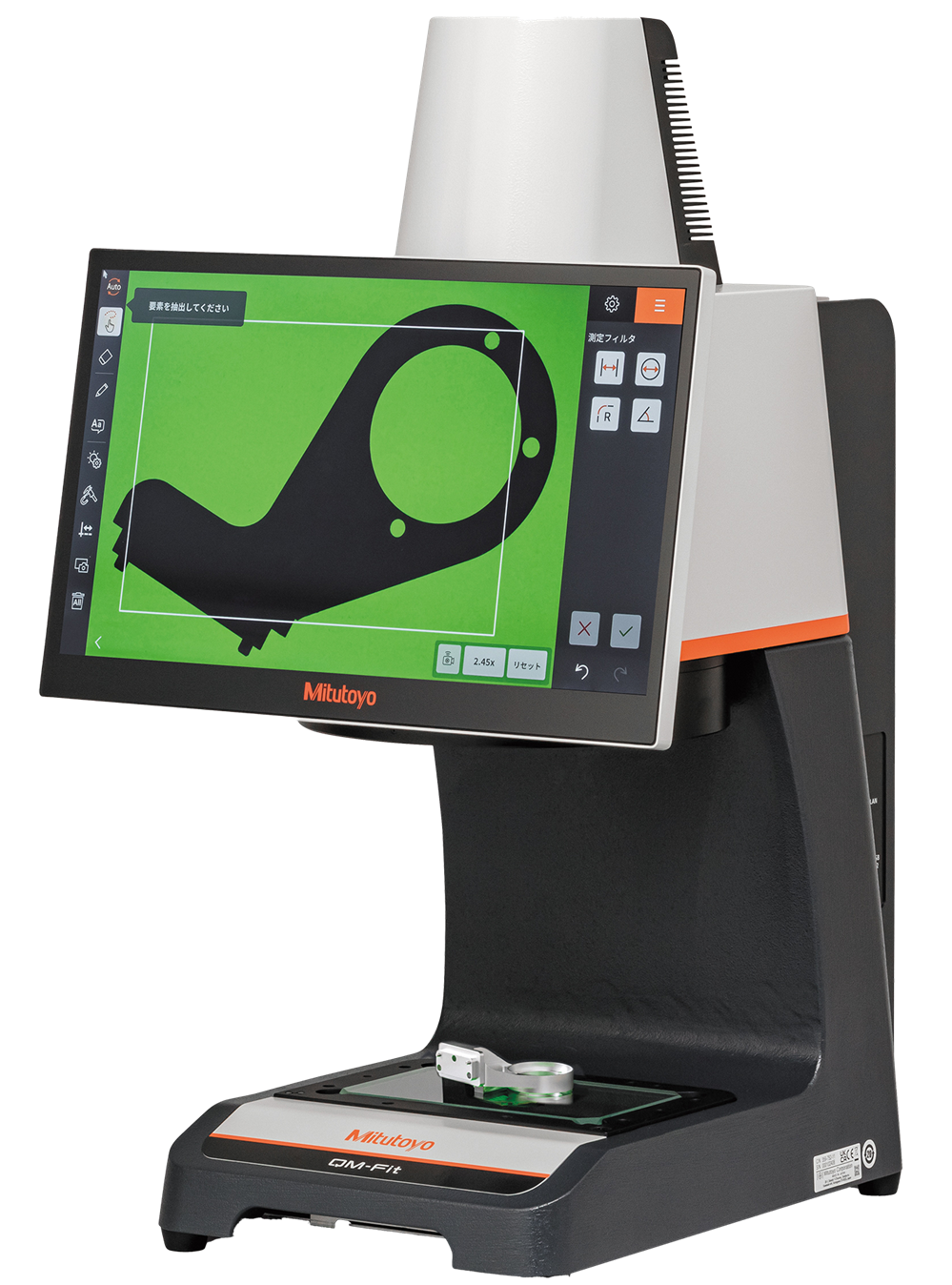

今回ご紹介させて頂きますのは「スマートビジョンシステム QM-Fit」です。

　　

　　

1. SMART　 先進的なソフトウェア設計、 直感的な操作で測定可能　

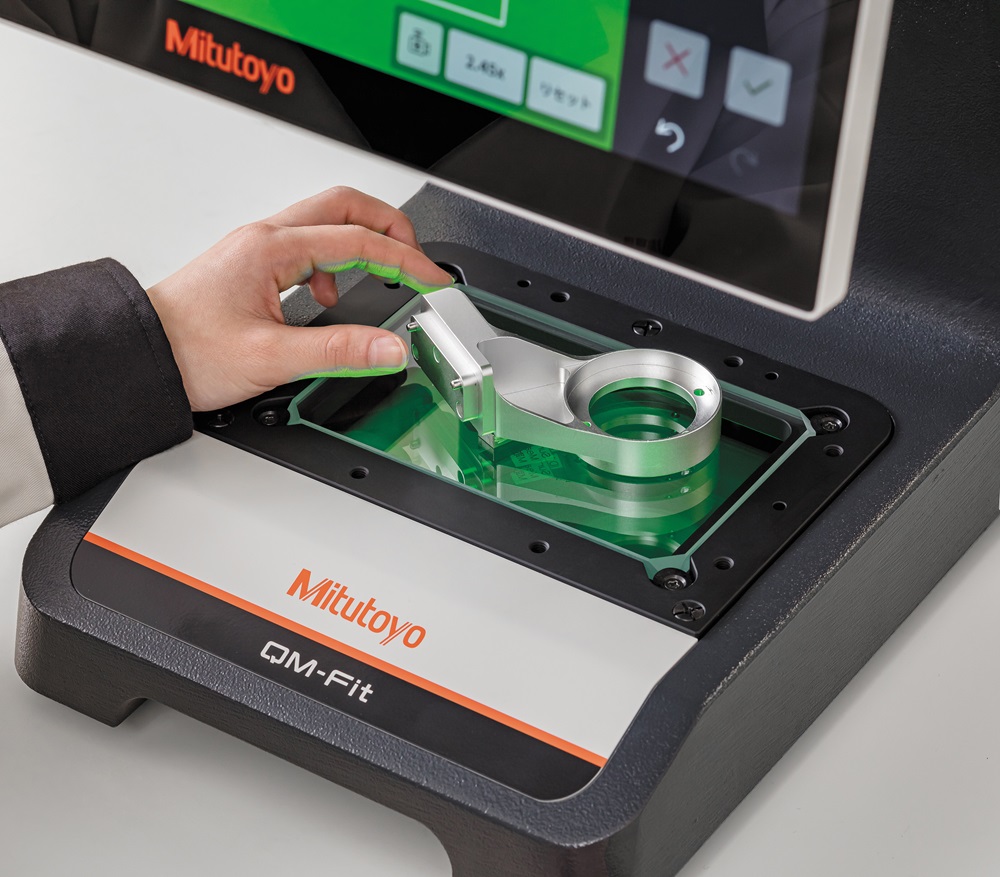

ワークを測定テーブルに載せるだけで自動検出により円や直線を自動で認識します。
必要に応じて測定個所をディスプレイを指でなぞってください。
ルーラーもワークの形状に沿って吸い付くためすぐに測定できます。

「手順記録」機能を使えば様々なワークの測定に必要な箇所を選択し保存。
この作業を先に済ませておくとその後様々な形状のワークをランダムに置いても
自動でワーク形状を読み取り、手順記録に沿って計測できます。

　　

　　

2.USABILITY　 測定器具不要、誰でも、簡単、触れるだけ

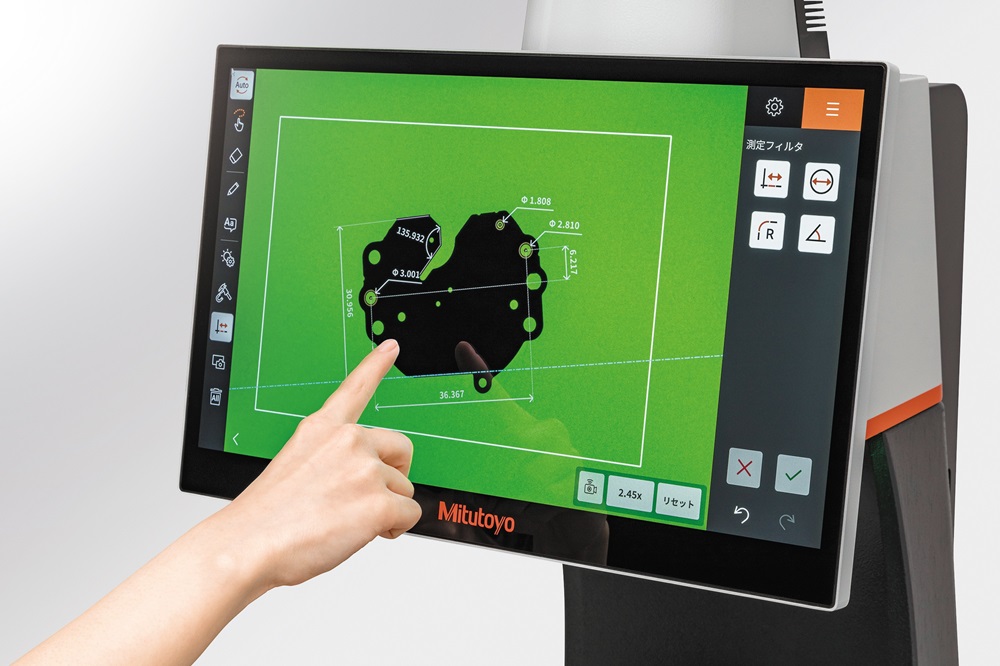

15.6型の大型ディスプレイはタッチパネルになっている為測りたい場所に触れるだけ。
基準軸を設定すれば平行出しも正確に行えます。

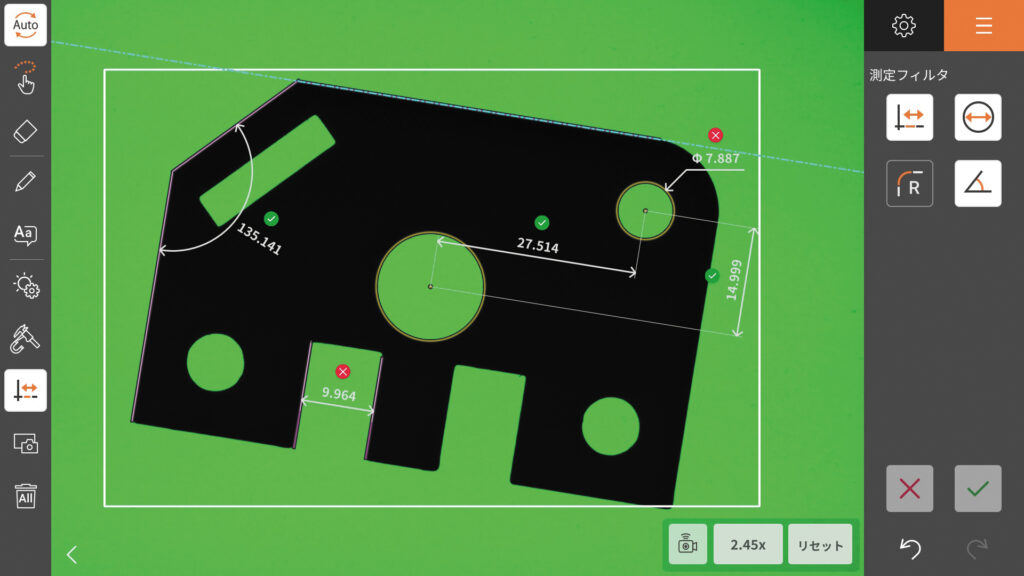

「合否判定」機能を使用することで置いたワークの合否も瞬時に判別可能。
今まで小さいワークの合否判定に要していた時間を省略し生産効率を向上させることができます。

　

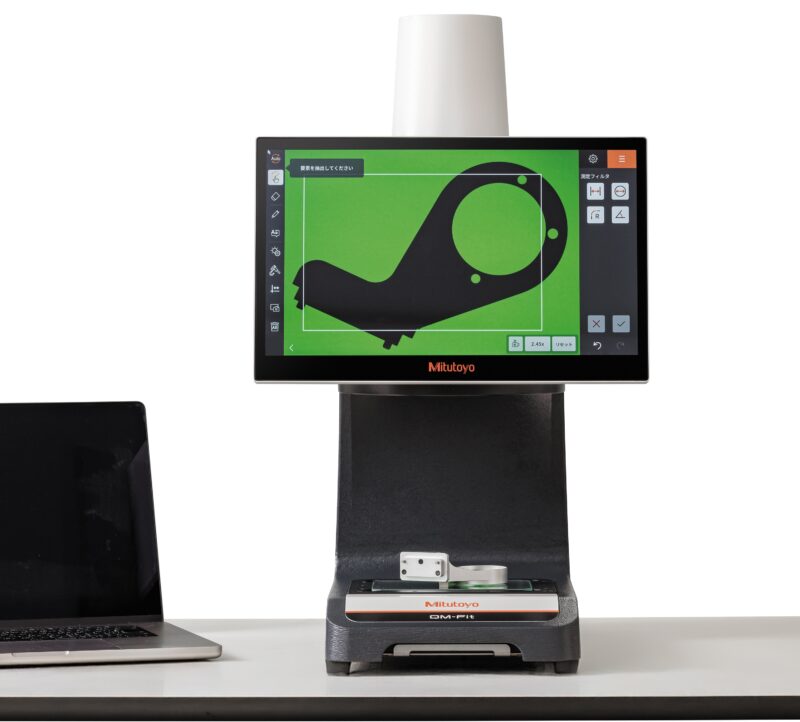

3.COMPACT　小さく、軽く、扱いやすく

スタンドアローン機のため他に付属させるものはありません。
コンパクト設計により 検査、測定に必要なスペースを削減できます。

・測定範囲　115mm x 75mm 　　　　　 小物計測に最適化

・本体重量　約25kg　　　　 　　　　　 　持ち運び可能

・電源　　　AC100～240V / 50～60Hrz　場所を選ばない

長焦点深度レンズの採用によりワークの高さ36mmまで凹凸をくっきり表示します。

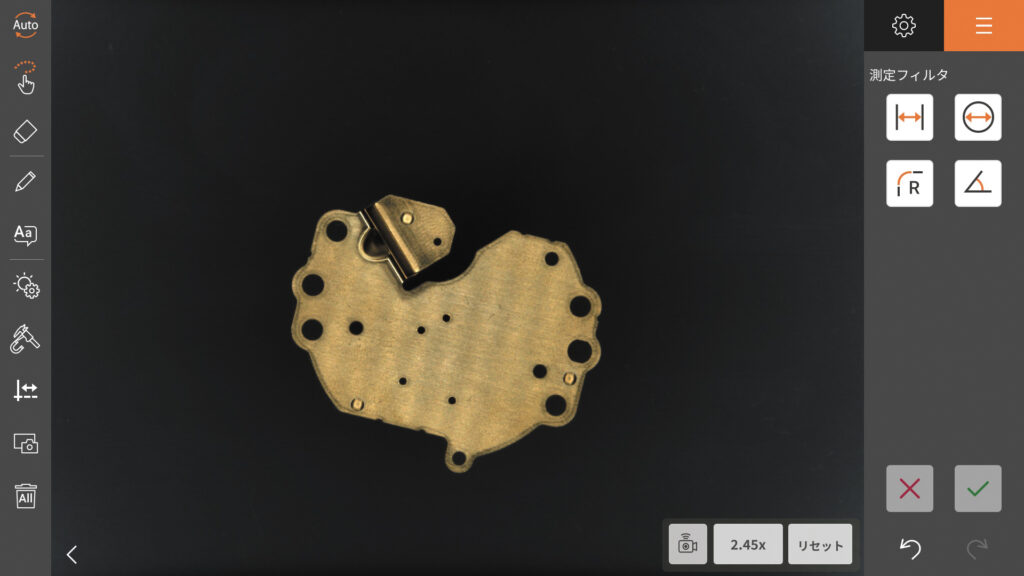

また「カラーモード」ではワークの外観もチェックでき、
タップするだけでスクリーンショットも保存できます。
また最大100倍まで変倍することができ、微細な寸法表示も行えます。

　　

そしてなによりも、

QUALITY　安心の信頼性

国家標準のトレーサビリティと品質保証体系を確立しているため、安心してご利用頂けます。

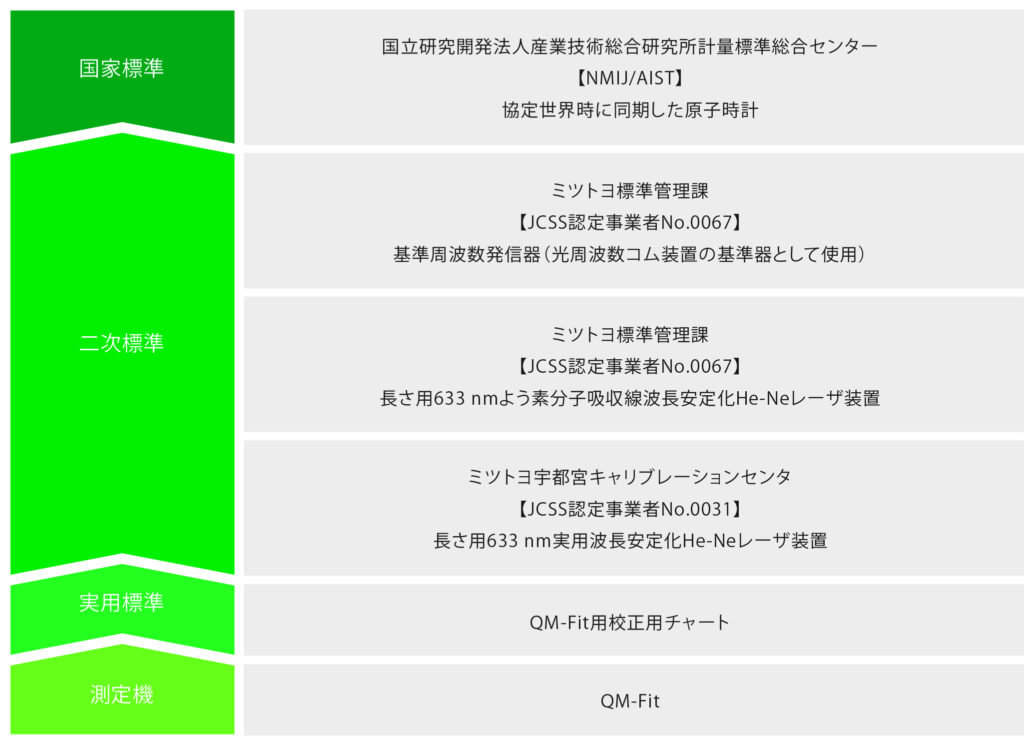

こちらがQM-Fit のトレーサビリティ体系図になります。
