複合加工機　MLUTUS U1000/U2000

オークマ株式会社　クラス最小のスペース、高次元の工程集約、自動化に貢献する

複合加工機をご紹介致します。

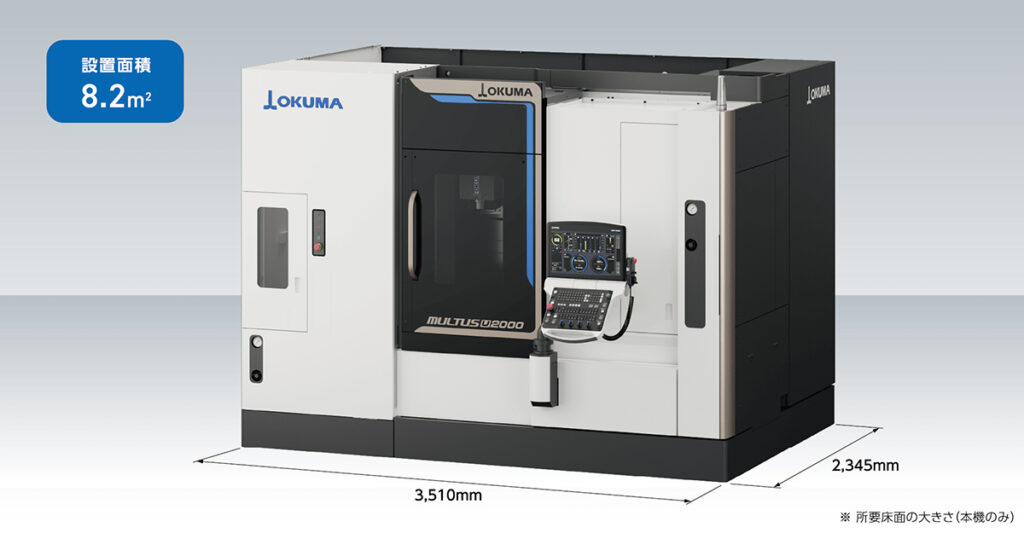

■工程集約と自動化対応を省スペースで実現

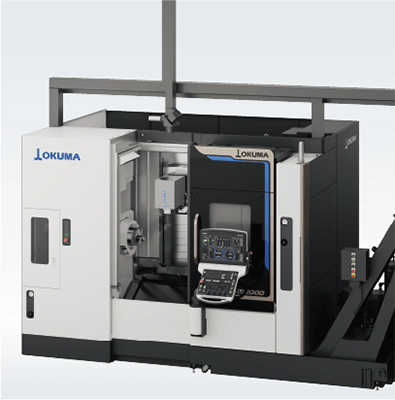

■生産形態に応じた自動化で多品種ワークの長時間生産が可能

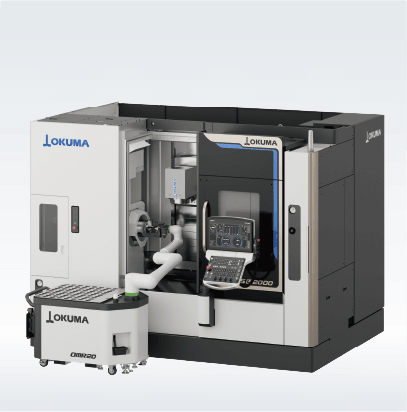

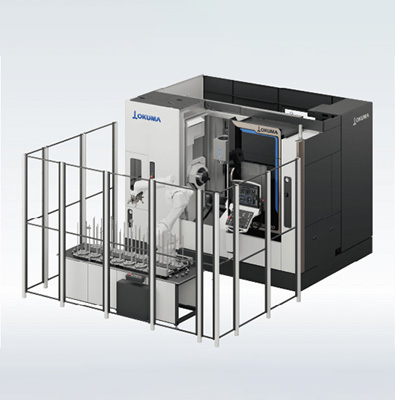

フラットな機械前面と下刃物台の直交軸構造により、主軸へのアクセス性が良好。ロボットを機械に接近させて設置できるため、省スペースなロボットセルの構築が可能です。また、ロボットだけでなく、ローダやバーフィーダの設置にも対応しており、お客様の生産形態に合わせた柔軟な自動化システムの構築が可能です。

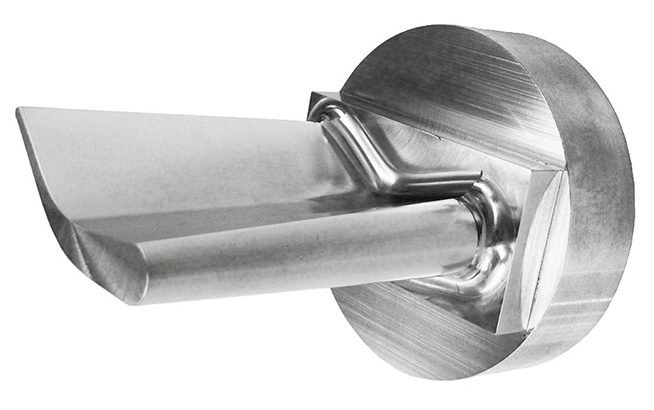

■高精度な同時5軸加工で複雑形状部品の生産性向上を実現

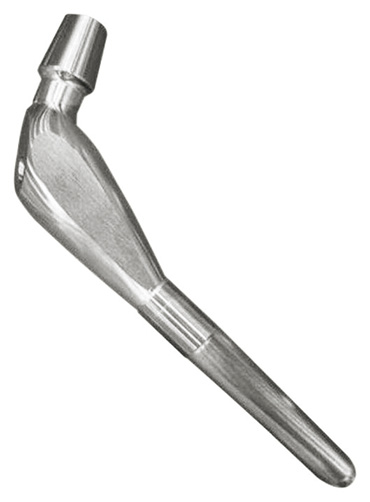

MULTUS U1000/MULTUS U2000は、高精度な同時5軸加工・強力加工が可能なコンパクトな複合加工機。H1刃物台の旋回軸（B軸）および主軸の回転軸（C軸）には、絶対位置検出機能と高剛性回転軸を採用。これにより、安定した高精度加工に加え、旋盤やマシニングセンタの単体機に匹敵する高い加工能力を備えます。複合加工機でも、単体機で培ったお客様の加工ノウハウを容易に再現し、高い加工能力を生かした工程集約を実現。単体機による工程分割から、複合加工機による工程集約へ、スムーズな移行を実現します。半導体製造装置部品や医療機器など、高精度が求められる産業をはじめ、幅広い分野で複雑形状部品の生産性向上に貢献します。

■高精度な位置決め

両方向位置決めの正確さ	両方向位置決めの繰り返し性
Ｘ軸（移動量 550mm）1.0µm	Ｘ軸（移動量 550mm）0.8µm
Y軸（移動量 220mm）1.4µm	Y軸（移動量 220mm）1.2µm
Z軸（移動量 880mm）1.9µm	Z軸（移動量 880mm）1.5µm
B軸（移動量 240°）3.7秒	B軸（移動量 240°）1.0秒
C軸（移動量 360°）2.2秒	C軸（移動量 360°）2.1秒

※MULTUS U2000アブソスケール仕様　実績例(ISO230-2による測定方法)

※上記実績値は当社工場内でISO230-2に準拠した試験方法によって得られた数値です。

　精度を保証するものではありません。

■無駄な時間を排除して加工時間を短縮

まとめ

いかがだったでしょうか？

今回は オークマ株式会社の複合加工機　MILTUS U1000/U2000をご紹介させて頂きました。

クラス最小のスペース、高次元の工程集約、自動化に貢献する複合加工機です。

ご興味がございましたらお問い合わせをお願いいたします。
